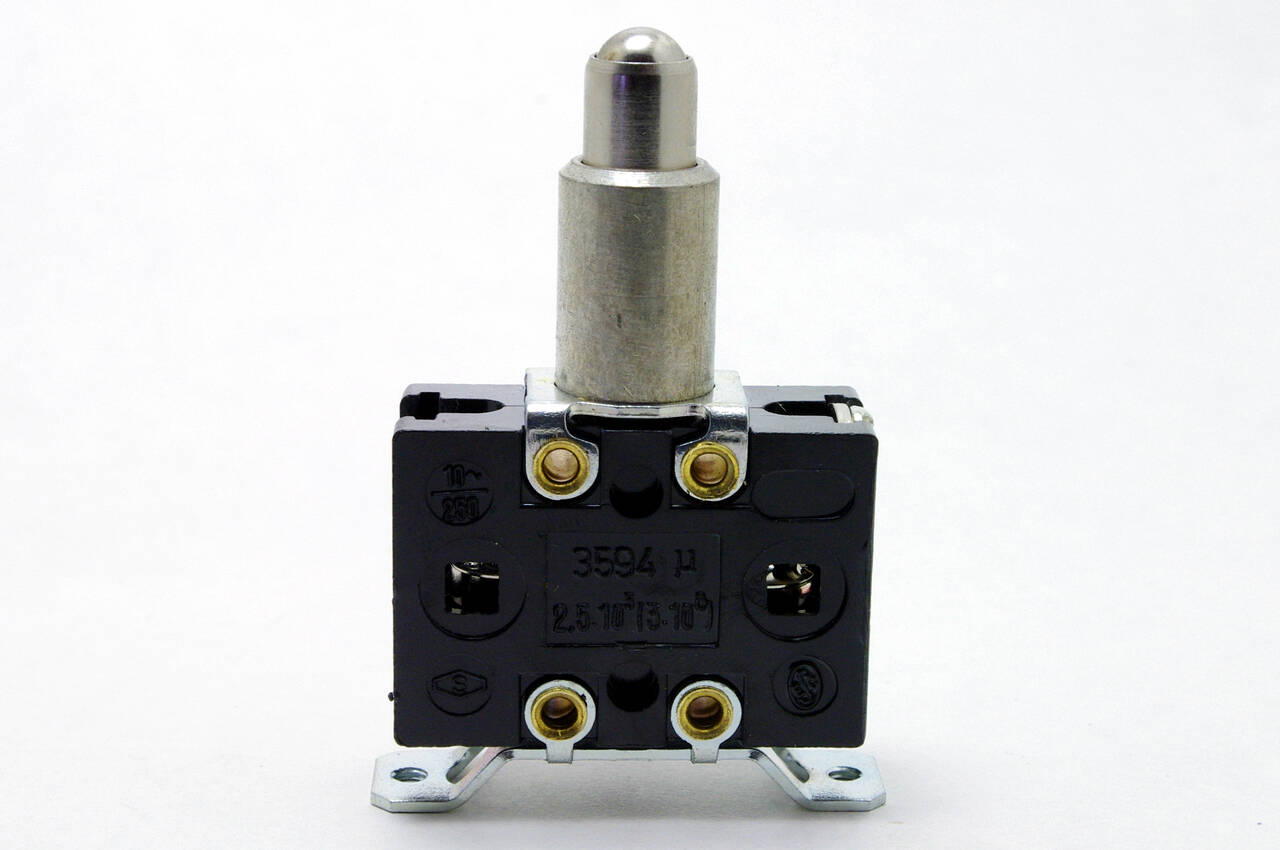

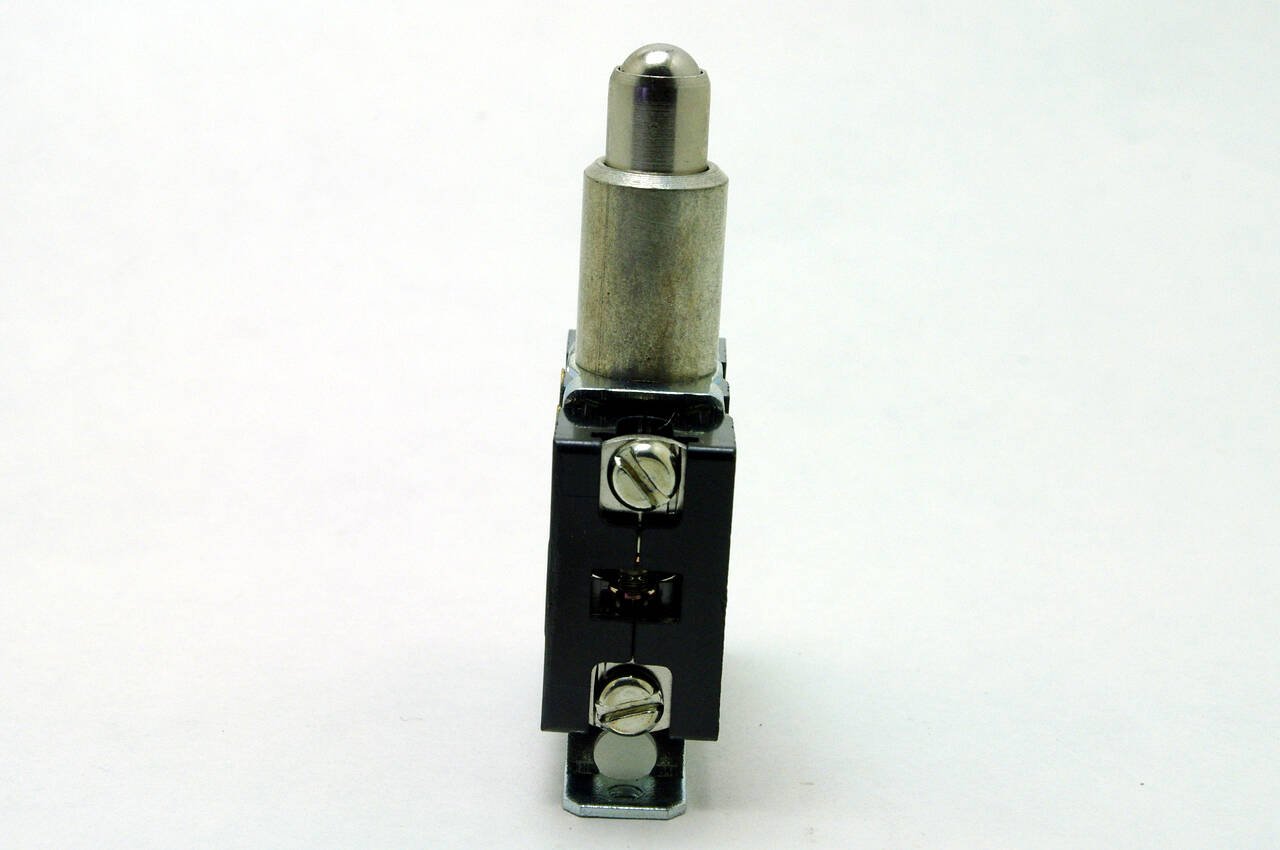

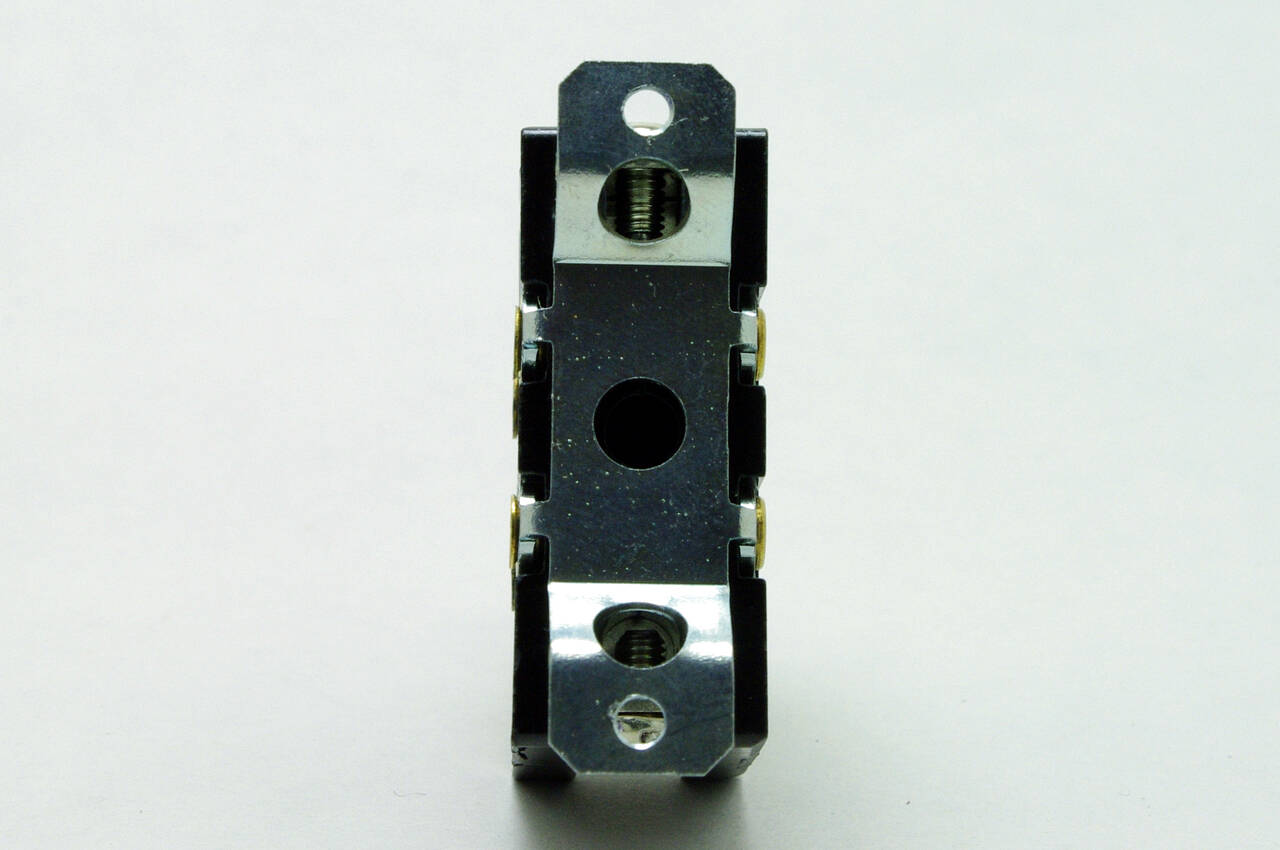

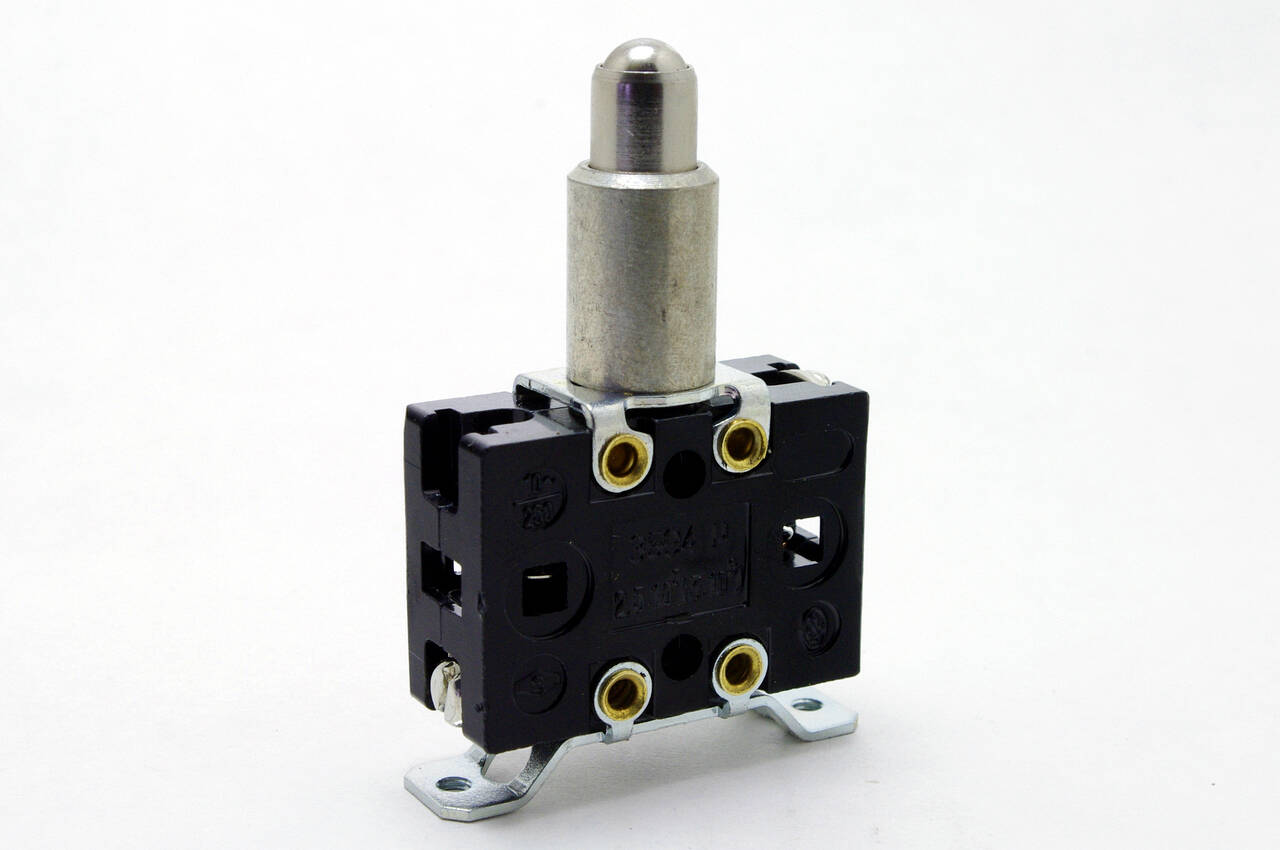

Mikrospínač - nástavba s kuličkou (IP00)

Balení

1

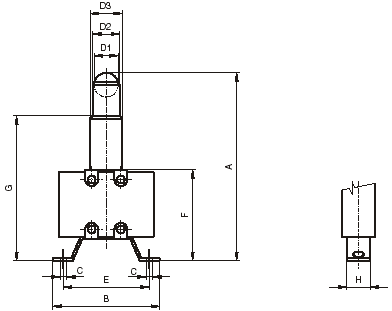

Rozměry (mm)

A = 60 B = 40 C = M 3 D1 = ø 7,14 D2 = ø 8,45 D3 = ø 12 E = 34 ± 0,2 F = 34 G = 50,5 H = 10

Řazení

1/1A

Ovládací síla (N)

15 max.

Náběh (mm)

1,5±1

Doběh (mm)

4

Přepínací dráha (mm)

0,25 max.

Poznámka

Mikrospínače obsahující na konci svého čísla nulu se již nevyrábí. Tento typ byl nahrazen mikrospínači s číslem tři na konci. Jedná se o tzv. tropické provedení.
